發布日期：2017-07-05 07:18
袋（dài）式除塵器應用領域O常見的幾種濾袋腐蝕問題
腐蝕是布袋除塵（chén）器除塵（chén）濾袋損壞的O常見的原因之一，由於煙氣中含有多種腐蝕（shí）性物質，且（qiě）在高溫環境下腐蝕作用更大，從而會造成濾袋損壞。產生腐蝕的主要原因有水解、氧化、酸、堿腐蝕。其中主要以水解、氧化原因造成損（sǔn）壞較多，而酸（suān）腐蝕較少，堿腐蝕（shí）則更少。
（1）酸、堿腐蝕
腐蝕的主要原因是煙氣中含有酸、堿性成分，隨著這些化學物質氣（qì）體的濃度變（biàn）化而改變露點（diǎn），如果除塵器在露點以下開機或停機時，廢氣中的SO2遇水形成H2SO4，就會造成濾袋纖維發生（shēng）硬化、變形從而失去（qù）強度而損壞。

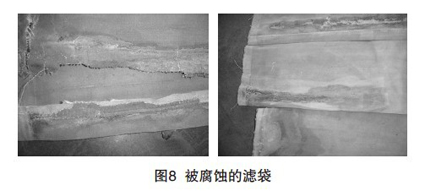

腐蝕損壞的痕跡多（duō）為放射狀，並在濾袋表麵形成大麵積變色，造成濾袋（dài）變硬、變脆並出現（xiàn）少量（liàng）不規則圓周洞，但與火星燒穿濾袋產生的（de）不規（guī）則圓周洞不同，是可用肉眼分辨出來的。圖8為河南某氧（yǎng）化鎂廠氯化工段的煙氣中的HCl含量（liàng）非（fēi）常高，PTFE濾袋平（píng）均使用壽命不到3個月，就被腐蝕得千（qiān）瘡百孔無法繼續使用（yòng）。所以（yǐ），如果在此條件下（xià）進行脈衝（chōng）清洗濾袋，將會加速濾（lǜ）袋（dài）的損壞（huài）。
除（chú）了酸、堿腐蝕外，有（yǒu）機溶劑等（děng）對除塵布袋的腐蝕也是不容忽（hū）視的，如垃圾（jī）焚燒（shāo）尾氣中某些微含量物質對濾袋的損害，目前還無法對其作出（chū）合理的（de）解釋，因為這些物質的含量實在（zài）是太低了，低到甚（shèn）至無法檢（jiǎn）測到，但它們是實實在在地存在於尾氣中，造成的危害是極大的。如溴蒸氣（Br2）雖然（rán）其含量極微，但對濾袋造成的損害（hài）是致命的（de）。
（2）水解
纖維（wéi）水解是水分子進入到纖維中並與高分子發生化學反應，使其（qí）分子鏈斷裂生成新的小分子物（wù）質的過程。由（yóu）於（yú）分（fèn）子（zǐ）量變小（xiǎo），纖維（wéi）抗拉強度減（jiǎn）弱而損壞。以縮聚型聚合體生產的合成纖維是不耐水解的。如常用的聚酯類、諾梅克斯等濾（lǜ）料（liào）是很容易發生水解（jiě）的。
隻有（yǒu）在高溫、濕（shī）度、化學品這三個因素共同作（zuò）用下，才能激活分子，發生水解現象。煙氣中水分子（zǐ）含量和（hé）溫（wēn）度越高（gāo），濾袋水解越嚴重（chóng）。不同的濾料其水解溫度也不相同（tóng）。其（qí）中P84是目前所用濾袋中抗水解性較差的一種。

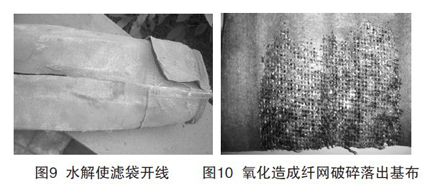

水解（jiě）痕跡為顏（yán）色混濁，濾（lǜ）袋（dài）強度嚴重下降，易破損。縫紉線發生水解（jiě）後，濾袋從縫紉線處開裂，使濾袋不再（zài）是筒狀。濾袋縫紉（rèn）線斷裂如圖9。
（3）氧化
纖維氧化是纖維中分子失去（qù）（或離解）電子的過（guò）程，如PPS纖維，在高溫（150℃）條件下氧分子攻擊分子中的“S”，並與之結合。造成PPS纖維變色、變硬、變脆，強度降低而破（pò）損，嚴重時纖網會破碎（suì）而脫離基布（如圖（tú）10）。氧化是濾袋損壞的又一主要因素。抗氧（yǎng）化（huà）性（xìng）能（néng）較差的濾料主（zhǔ）要有（yǒu）：聚丙烯、聚苯硫醚（PPS）等。
