除塵設備係統常用的管道部件及設置方法

發布日期：2017-06-29 19:20

山西運城除塵設備及管道運往現場準備安裝

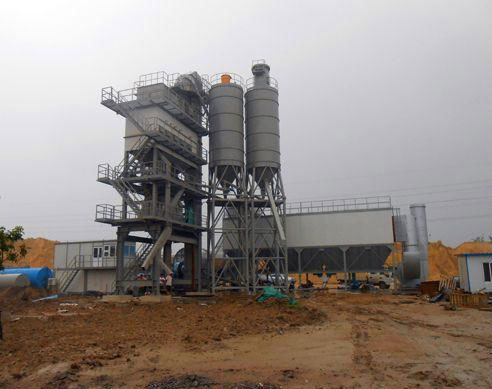

西寧瀝青攪拌站布袋除塵器及管道設計合理，安裝布置美觀，除塵設備及管管已全部安裝完畢。待運行。

除塵設備係統管道的部件包括風管檢查孔、檢測孔、清掃孔、檢修平台，以及彎頭、三通、四通等各種管件。

(1)檢測孔

在一般除塵係統中，檢測孔按其檢測目的主要分為溫度測孔、濕度測孔、風量風壓測孔和粉塵濃度測孔。測孔設置地點如下。

①在除塵係統管道上　主要用於測定管道的壓力分布和風量大小，以便對係統風量進行調整。

②在風機前後的總管上　主要用於測定風機性能和工作狀態，如風量、風壓等。

③在除塵器前後　主要用於測定除塵器的技術性能，如設備漏風率、風量分配等。

④在吸塵罩附近　主要用於測定吸塵點抽風量、初始含塵濃度和吸塵罩內的負壓。

⑤在煙囪上　主要用於測定淨化後氣體的排放濃度。

測孔必須遠離彎頭、三通等構件，並選在氣流穩定段，這個位置一般應在這些部件前麵4倍管徑和後麵2倍管徑的位置。

(2)清掃孔

為了清除由於各種原因(例如彎頭、三通管等局部構件形成的渦流，含塵氣體溫度變化和速度變化，管壁形成的結露等)在管道內的積塵，保證除塵設備係統的正常運行，需要對除塵管道定期進行清掃。

清掃孔的位置應在管道的側麵或上部；對於大型管道、直徑大於500mm者在彎頭、三通、端頭處都應設清掃孔。一般清掃孔蓋板與風道壁間用螺栓擰緊或其他壓緊裝置壓緊，蓋板與風管壁間應有橡膠板或橡膠帶作襯墊，以保證清掃孔嚴密不漏風，管道內流速穩定。

(3)檢修平台

在設有閥門、測孔、清灰孔、人孔等需要點檢和維修的管件處，當維護操作人員難於接近時，應設置檢修操作平台。平台結構應符合安全防護要求和功能結構強度，並配以扶梯和圍欄。對於測試平台，還需配置電源。

(4)管件

管件主要包括彎頭、三通、四通、變徑管、風機出口等。管件的選用是為了除塵器係統的阻力平衡，因此並不是阻力越小越好。此外，選擇管件時還要考慮製作難易。
