HD單機除塵器,HD型單機布袋除塵設備

HD單機除塵器,HD型單機布袋除塵設備

HD係列皮帶機單機除塵器發往江蘇昆山使用現場，此除塵器布袋為內濾結構，無除塵骨架，清灰不用另配氣源，是一款十分經濟耐用的單機除塵器。

一、簡介
　　HD係列單機除塵設備是專為水泥廠庫頂、庫底，皮帶輸送及局部塵源除塵而設計的。也可以用於其它行業的局部塵源除塵用，具有體積小處理風量大，結構緊湊，使用方便可靠等優點，從除塵設備上清除下來的粉塵可直接排入倉內，亦可直接落在皮帶上，含塵氣體由除塵器下部進入除塵器，經濾袋過濾後，清潔空氣由引風機排出。除塵器工作一段時間後，濾袋上的粉塵逐漸斬增多致使使濾袋阻力上升，需要進行清灰，清灰完畢後，除塵器又正常進行工作。
二、工作原理

　　含塵氣體由除塵器入口進入箱體，通過濾袋進行過濾，粉塵被留在濾袋內表麵，淨化後的氣體通過除塵濾袋進入風機，由風機吸入直接排入室內（亦可以接管排到室外）。

　　隨過濾時間的增加，濾袋內表麵粘附的粉塵也不斷增加，濾袋阻力隨之上升，從而影響除塵效果，采用自控清灰機構進行定時搖振清灰或手控清灰機構，停機後自動搖振數十秒，使粘在濾袋內表麵的粉塵抖落下來，粉塵落到灰鬥，抽屜或直接落到輸送皮帶上。
三、用途範圍
　　本係列產品產品廣泛用於水泥行業外，還可用於鑄造工業、陶瓷工業、玻璃工業、砂輪製造、化工製品、機械加工等行業的除塵。該產品對比重較大的金屬切削，鑄造用砂等和中等比重的粉塵，如水泥、陶瓷原料粉塵、顏料、膠木粉、塑料粉等，以及比重較輕的木工加工等粉塵均有良好除塵效果，排放濃度保證達到O排放要求。
四、技術性能

型號規格

性能

HD8924
(ABC)

HD8923
(ABC)

HD8948
(ABC)

HD8956
(ABC)

HD8964
(ABC)

HD8964L
(ABC)

HD8980
(ABC)

處理風量(m³/h)

1000-1500

1500-2000

2000-3000

3000-3480

3480-4200

4200-5200

5200-6000

除塵器阻力(Pa)

1200

過濾麵積(m²)

14.48

29.0

過濾風速(m/min)

< 2.5

除塵效率(%)

> 99.9

風機功率

5.5

835

8.5

11.0

清灰電機功率

0.25

0.37

風機電機型號

Y9L00-2

Y100L-2

Y232S1-2

Y132S1-2

Y132S2-2

Y169M1-2

清灰電機型號

AQ₂7114

AQ₂7124

AQ₂-7124

AQ₂7124

Y801-4

A型重量kg

680

756

893

987

1103

1986

1210

HD 係列單機除塵器外型尺寸表　　　　　表2

型號規格	外型尺寸
型號規格	a	b	c	d	e	f	g	h	i	j	k	l	m	n	O	P	q
HD8924 (A、B、C)	1734	454	560	150	820	1996	860	800	810	40	70	175	2450	286	280	1394	455
HD8932 (A、B、C)	1730	510	560	150	1080	1990	860	800	1070	40	70	175	2500	286	323	1386	561
HD8948 (A、B、C)	1754	660	820	200	1080	2105	1120	1060	1070	40	70	200	2765	287	362	1394	585
HD8956 (A、B、C)	1977	680	1080	200	950	2114	1380	1320	940	40	70	200	2794	287	362	1394	520
HD8964 (A、B、C)	1754	680	1080	250	1080	2114	1380	1320	1070	40	70	200	2794	287	362	1394	520
HD8964L (A、B、C)	2010	680	1080	250	1080	2370	1380	1320	1070	40	70	200	3050	287	356	1634	585
HD8980 (A、B、C)	2110	850	1080	250	1340	2510	1380	1320	1330	40	70	230	3360	322	397	1700	720

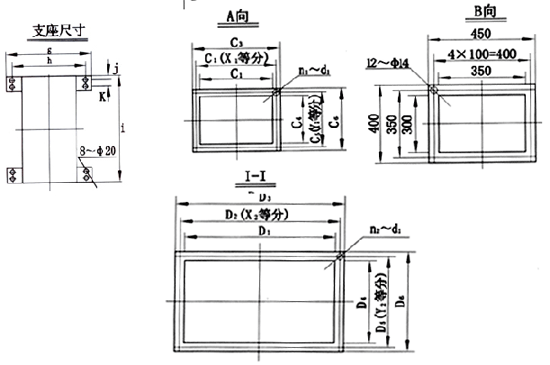

	C1	C2	C2	C4	C5	C6	n1	d1	X1	Y1	D1	D2	D3	D4	D5	D6	n2	d2	X2	Y2
HD8924 (A、B、C)	128	160	182	92	126	148	14	7	4	3	820	870	910	560	610	650	30	12	10	5
HD8932 (A、B、C)	128	160	182	92	126	148	14	7	4	3	1080	1130	1170	560	610	650	30	12	10	5
HD8948 (A、B、C)	196	228	250	128	165	184	14	7	4	3	1080	1130	1170	820	868	910	34	12	10	7
HD8956 (A、B、C)	196	228	250	128	165	184	14	7	4	3	950	1000	1040	1080	1130	1170	36	12	10	8
HD8964 (A、B、C)	196	228	250	128	165	184	14	7	4	3	108	1130	1170	1080	1130	1170	40	12	10	10
HD8964L (A、B、C)	196	228	250	128	165	184	14	7	4	3	108	1130	1170	1080	1130	1170	40	12	10	10
HD8980 (A、B、C)	221	252	275	144	177	200	14	7	4	3	1340	1400	1440	1080	1130	1170	40	12	10	10

八、使用說明

　　1.HD係列單機除塵機組，安裝在產生粉塵的機械設備鄰近處，並由用戶按照除塵機組上進風口尺寸，自行配製金屬或塑料吸塵管道和吸塵罩(亦可在訂貨時與生產廠聯係，代為配製)。

　　2.機組工作前應檢查檢修門，各法蘭連接處是否密封，以免泄漏，降低除塵效果。

　　3.該機組電壓為380伏。從機組外部電線接上電源後即可開始使用，初運轉時，應注意風機的轉動方向(如反轉，則隻需調換電源接線)。

　　4.機組電控箱蓋，在工作時不得隨意打開，如需調節清灰時間，或需檢修電路時應停機或切斷電源後進行工作。

　　5.根據粉塵性質和含塵濃度的大小，調節定時清灰。

　　6.吸塵罩是保證機組處於O佳狀態的關鍵配件，使用單位應根據加工件的外型尺寸及粉塵的性質、按通，近、封、便設計吸塵罩的原則，製作理想的吸塵罩。

九、維護保養

　　1.應定期檢查袋式除塵器的情況，如發現破袋、滑袋，應及時更換濾袋，應根據實際情況定期更換濾袋，一般每年更換一次濾袋。

　　2.一般隔六個月，要檢修一次清灰機構。

　　3.易損件可電報，信函或與加工廠聯係。

十、注意事項

　　1.本機組不適用於潮濕和帶有腐蝕性的氣體，不應長時間處理高於120℃的廢氣。如需用於處理高溫廢氣，請告知製造廠家訂做高溫濾布。

　　2.機組在開，停及運轉過程中，如有異常現象，應立即停止工作，進行檢查修理。

　　3.停機應按“停止按鈕”使搖振機構工作數十秒，不應直接拉下電源閘刀停機。
