PPC氣箱脈衝布袋除塵器

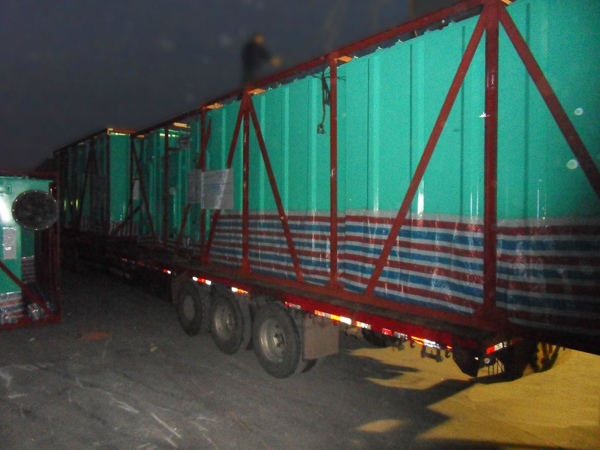

邢台焦化廠破碎要用PPC64-5布袋除塵器發貨

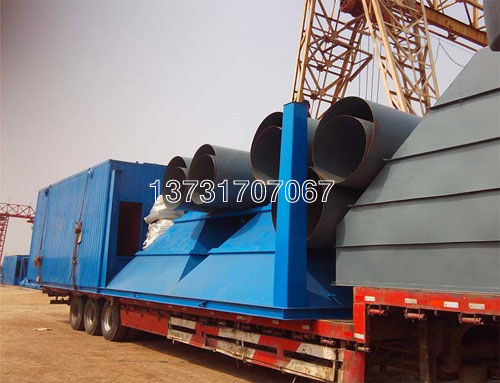

山西運城氧化鋁廠氧化鋁生產線用PPC96-7氣箱脈衝布袋除塵器發貨

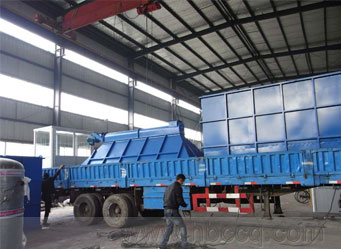

浙江寧波北倫電廠粉煤灰處理用PPC96-8布袋除塵器運抵現場，正在卸車。

      PPC氣箱脈衝布袋除塵器型號比較多，具體選型可以聯係我公司技術人員，氣箱脈衝布袋除塵器是礦山破碎、窯爐煙氣、飛揚粉塵的有效處理設備，我公司PPC32-5，PPC32-6，PPC64-5，PPC64-6，PPC96-7係列脈衝布袋除塵器備有現貨，內蒙、山西、陝西等地可為用戶聯係回頭車，節省運輸費用。

一、概述

PPC氣箱脈衝布袋除塵器是一種新型氣箱脈衝O脈衝袋式除塵器。它綜合分室反吹脈衝噴吹清灰各類袋式除塵器的優點，克服了分室反吹清灰強度較差，脈衝噴吹清灰需和過濾同時進行的缺點，擴大了應用範圍。該產品具有分室整體清灰特點，采用大規格電磁脈衝閥清灰形式，具有清灰能力強、效果好，使用壽命長等特點。該產品適用於高濃度粉塵的治理，可簡化粉塵治理工藝流程，降低設備投資。產品結構緊湊，占地麵積少，可降低建設投資。具有顯著的環境效益、社會效益和經濟效益，填補了氣震式脈衝清灰的O空白，具有O領先水平。

PPC氣箱脈衝布袋除塵器具有四個係列33種規格。過濾麵積從93-4361m²，處理風量從6900m³/h到314000m³/h，廣泛適用於建材、水泥、冶金、機械、化工和耐火材料行業；特別適用於水泥廠的破碎、包裝、庫頂、熟料冷卻機和各種磨機等收塵係統（或除塵係統）；也可適用於煤磨收塵，但要增設防燃防爆措施，除塵器結構也要相應改變。還可適用於含塵濃度特高氣體的收塵，如帶o-sepa選粉機的粉磨係統，其氣體含塵濃度高達1000g/m³(標)以上，可不設置作預收塵用的旋風除塵器。對於我國北方嚴寒地區，本除塵器在增加加熱保溫裝置後出能適用。

二、結構和工作原理

1、結構

這是一種分室結構拚裝式，由室頂電磁脈衝閥對各室濾袋輪流進行分室停風氣箱脈衝清類（即所謂離線清灰）的袋式除塵器。它與一般噴吹式脈衝袋式除塵器的清灰不同，噴吹脈衝清灰是在同一個過濾室內隻對其中各排濾袋逐排進行噴吹清灰（即所謂在線清灰），而其它排濾袋仍進行過濾，即清灰與過濾同時在一室中混合進行，清下的粉塵二次飛揚，有部分會被相鄰除塵濾袋收去，不利於含塵濃度較大的氣體過濾。PPC型分室氣箱脈衝是在一個室內關閥停止過濾情況下進行的，而且不停機更換一個室的濾袋。

本除塵器按不同袋數分為A、B、C、D四個係列，每係列又按不同分室數分為多種規格，共33種。

其結構詳見後附選用圖，由以下各個部分所組成。

（1）殼體部分：包括清潔室（或稱氣體淨化箱、氣箱）、過濾室、分室隔板、檢修門及殼體結構。清潔室內設有提升閥與花板、噴吹短管、過濾室內設有濾袋及其骨架。

（2）灰鬥及卸灰機構：有灰鬥和按不同係列、不同的進口粉塵濃度，分別設置的螺旋輸送機、空氣輸送斜槽和剛性葉輪給料機（即卸料閥）。

（3）進出風箱體：包括進出風管路及中隔板。單排（或稱單列）結構布置在殼體一側，雙排（或稱雙列）結構布置在殼體中間。A係列較小無箱體，進出風管路分別接於灰鬥與清潔室上。

（4）脈衝清灰裝置：包括脈衝閥、氣包、提升閥用氣缸及其電磁閥等。

（5）壓縮空氣管路及其減壓裝置、油水分離器、油霧器等。

（6）支柱及立式籠梯、欄杆。

2、工作原理

含塵氣體從除塵器進出風箱體中的進風口（A係列從灰鬥進入）進入經斜隔板轉向至灰鬥，同時氣流速度變慢，由於慣性作用，氣體中粗顆粉塵落入灰鬥，細小塵粒隨氣流折而向上進入過濾室，粉塵附著於除塵布袋的外表，淨化後的氣體透過濾袋進入上部清潔室，由各分室清潔匯集經出風口，由除塵係統的主風機吸出而排入大氣。

隨著過濾工況的不斷進行，附著於濾袋外表的粉塵逐漸增多，氣流通過的阻力也逐漸增大。當達到一定阻力值時（例如1990Pa），根據需要可以手動，也可以經過定壓或定時清灰脈衝控製儀，自動控製啟動收塵器第一個分室的提升閥關閉，切斷通過過濾室的氣流，再開啟電磁脈衝閥釋放的高壓壓縮空氣，對第一個分室氣箱內所有濾袋進行脈衝噴吹清灰（停風清灰），使每一個濾袋突然鼓脹，從而振落袋表積附的粉塵，使袋內外壓差恢複到開始使用狀態，粉塵沉落灰鬥。隨後程控儀按規定間隔時間打開提升閥，恢複第一室的過濾，再啟動第二分室的提升閥，關閉切斷第二分室的過濾氣流，開啟第二分室的電磁閥釋放高壓壓縮空氣，對第二分室氣箱內所有濾袋進行停風脈衝噴吹清灰，清除第二分室濾袋上的粉塵。之後程控儀打開第二分室提升閥，恢複第二分室的過濾。此後按預先規定的電控程序對第三分室，第四分室……的濾袋進行停風噴吹清灰，直到O後一個分室清灰完畢，關閉電控儀，除塵器全部恢複正式過濾收塵。

對濾袋停風及噴吹的時間，分室之間的間隔時間，清灰周期由程控擴印進行控製，各時間均為可調，參見電控說明書。

本除塵器一般是在負壓下進行工作，但也可在正壓下工作，結構無須改變。

三、選用說明

主要技術性能數據見表二所示。

選用說明：

1、過濾風速的選定：

過濾風速指通過濾袋濾料的風速（m/min）。有的稱為氣布比，指單位時間內，單位麵積濾料上通過的空氣量m³/min/m²,亦即m/min。過濾風速的選定須按過濾介質粉塵及煙氣的特性，溫濕度、粉塵濃度、清灰方式以及所選用的濾料性質而決定。過濾風速不僅決定了除塵器的大小，而且對通過濾料的阻力、除塵效率、清灰效果有很大影響。為保證除塵器清灰效果，提高濾袋壽命，降低阻力，本除塵器過濾風速一般采用1.2m/min，對水泥廠主要塵源點的過濾風速在采用本除塵器條件下，其淨過濾風速建議按表一采用。

淨過濾風速是指對除塵器其中一個室停風清灰時，原有風量通過其它各個室的過濾麵積下的過濾風速m/min。

2、過濾麵積的計算，按如下公式進行：

A_N=Q/60×V_N，m²

式中：A_N——淨過濾麵積m2，指某一除塵器在其中一個室停風反吹時，其餘各個室過濾麵積之和。

Q——通過除塵器的過濾風量，亦稱處理氣體量m³/h。

V_N——淨過濾風速m/min。

3、運行溫度及濾料的選用

運行溫度與濾料的選用密切相關。濾料不同，所允許的入口含塵氣體溫度也不同。本除塵器一般采用滌綸針刺氈，允許連續使用溫度≤120℃。當采用芳綸針刺氈（Nomex）時，其允許使用溫度可達200℃。當采用丙綸針刺氈時，其允許使用溫度為90℃。超過各濾料允許的溫度時，其氣體在進入除塵器之間應采取降溫措施。

4、入口允許濃度

由於本除塵器的特殊結構，采用停風脈衝噴吹清灰（離線清灰），因此其入口允許濃度比傳統的脈衝噴吹清灰（在線清灰）和其他一般分室反吹清灰的除塵器要高。本除塵器A係列（小型）允許入口氣體含塵濃度為200 g/m³（標），其他B、C、D型係列可允許到1000 g/m³（標）。除塵器出口氣體含塵濃度為<100mg/m³(標)。

5、清灰控製方式

本除塵器清灰控製一般采用定時方式，按使用廠實際濾袋阻力上升至一定值（一般為1990Pa）的時間（多次平均），由時間繼電器發生訊號，通過程序電控儀對清灰進行控製。也可采用定壓方式，按濾袋阻力上升至一定值（～1990Pa）的壓力，由差壓變送器發生訊號，通過脈衝控製器對清灰進行控製，逐室進行清灰。也可手動控製，由用戶進行選用。

6、本除塵器選用舉例

一台F3.5×12m的水泥磨，磨機的通風量為30000m³/h，氣體溫度110℃，氣體含塵濃度150g/m³（標），試選用一台除塵器。
選用：（1）根據水泥磨特性，查表一，得知水泥磨應用的淨過濾風速為V_N=1.5m/min。

（2）根據給出的通風量和淨過濾風速計算，其所需的淨過濾麵積。

A_N=Q/60VN，m²=30000/（60*1.5）=333 m²

（3）按333 m²淨過濾麵積的需要查除塵設備性能表，選取近似需要的收塵器。查表二，近似的有PPC7B-450型，AN=372 m²；PPC5C-460型，AN=372 m²。

二種規格均為可選用，哪一種較合適，須據用戶實際情況具體決定。如使用場地大，可選用5個分室的PPC5C-460型，重量也輕。如使用場地長度方向較長，寬度方向較狹，則可選LPM7B-450型。

四、安裝要求

1、除塵器安裝應按設計圖紙和O有關安裝規範要求進行。

2、除塵器各法蘭連接件（包括壓縮空氣管道）應在清掃幹淨後，在螺孔內側和外側嵌入密封墊，再上螺栓擰緊，（螺孔內側必須有密封墊），以防漏風。

3、各檢查門、孔密封墊必須用膠粘結緊，搭接處不允許留有縫隙，且須斜接，不得脫落。

4、濾袋的搬運和停放要特別注意，防止袋與周圍硬物、尖角物件接觸、碰撞、禁止腳踩、重壓，以防破損。

5、濾袋安裝要緊貼花板孔口，不得留有孔隙，以防脫落和漏氣。

6、安裝前應檢查殼體中進出風道、過濾室、清潔室中各焊縫有否脫焊。解體運輸的各部件在安裝拚焊時，要特別注意以上各室與風道的密封性，以防漏風。

7、各傳動部件要安裝正確，轉動靈活，並加注潤滑油。

8、除塵器如安裝在室外露天，頂部要搭建防雨蓬。

五、維護管理要求

1、製訂維護管理值班製度，值班人員要記錄運行情況。要經常檢查電控清灰裝置（包括程控儀、電磁閥、脈衝閥、提升閥等）運轉是否正常，必要時調正清灰時間，以保證清灰效率。

2、定期檢查壓縮空氣係統運行是否正常，氣源壓力是否符合要求，穩定。分水濾氣器要經常放水，油霧器要定時加油。

3、定期檢查氣缸動作情況及提升閥的密封性，如發現氣缸漏氣或閥座密封墊壞，應及時檢修和更換。

4、隨時監視排放的煙塵濃度，如發現冒灰，應及時檢查濾袋破損情況和過濾室密封情況，堵塞漏氣孔隙，補袋或換新袋。

5、剛性葉輪給料機器（卸灰閥）、螺旋輸送機等排灰裝置應與除塵器同時運行，除塵器停用後，應放空灰鬥內積灰，以防不用時粉塵幹結。

6、除塵器停機前，應手動對濾袋清灰一次，以免袋上積灰太多，再用時不易清灰。

六、訂貨須知

1、訂貨時，應按本說明書的要求，提出所需除塵器的型號、規格、總過濾麵積，並說明是正壓或負壓下使用，入口粉塵濃度數據。

2、訂貨時，提出采用何種濾料或說明煙塵的性質及溫度，本公司可代選。本公司配套供應為滌綸針刺氈，耐溫120℃，如有不同，差價另價。

3、提出對控製櫃的要求，本公司一般按定時控製方式供貨，如欲改訂定壓清灰方式控製，則費用應另行計算。

4、是否需要保溫，如需可提出保溫厚度及保溫材料的要求，本公司可代為辦理，費用另議。（我國北方嚴寒地區保溫作法不同，訂貨時請寫明）

5、本公司大型號除塵器，灰鬥下一般是采用螺旋輸送機卸灰配套供應的，如需改用空氣輸送斜槽輸灰，則價格另議。

6、剛性葉輪給料機（卸料器），如需配套供應，費用另計。

7、除塵器立柱的高度，可隨用戶的要求加長或縮短。如無要求，本公司將按說明書圖中尺寸供貨。

8、如本除塵器用作煤磨除塵器，則需預先提出要求，本公司將進行修改設計，說明書圖中的尺寸也將有所修改。

9、如安裝在室外露天，除塵器頂部需裝防雨雪棚，本公司不供，但也可代辦，費用另議。

10、如需訂購備品備件及備用濾袋。

11、除塵器本體以外的配套風管、風機、壓縮空氣源（如空壓機）及其管路，除塵器的基礎等本公司不負責供應，一切由用戶自理。

12、清灰電控櫃的電源，卸灰裝置的供配電、至除塵器的各種配線，除塵器的照明等均由用戶自理，本公司不負責供應。

13、訂購本公司除塵器，可負責安裝調試，費用另議。

14、凡訂購本公司產品，均（jun1）可代為包裝托運，費用由訂貨負擔。
